項　目	説　明	許	壁	品
接合金物  柱頭	「算定」、および【接合部】の 〔柱頭・柱脚〕で入力した金物から選択します。 柱脚金物のチェックをはずし、柱頭金物のみ入力した場合は、柱頭柱脚で同じ金物となります。 柱頭柱脚で金物が異なる場合は、柱脚金物をチェックし、柱頭金物、柱脚金物ともに入力します。	○	○	○
柱脚		○	○	○
せん断力の伝達  柱頭	［接合部金物］が「算定」の場合は、「独立（ほぞ）」が表示され、 柱接合部の検定を行う場合は、【接合部】の 〔柱頭・柱脚〕で設定した接合仕様が表示されます。	○	－	－
柱脚		○	－	－

※	ダイアログには、前回設定した内容が表示されます。

コマンドの下にある▼をクリックするとサブメニューが表示され、コマンドを実行することができます。

［柱接合部の配置］ 柱接合部を配置します（操作手順は、操　作 配置を参照）。 ［柱接合部の削除］ 柱接合部を削除します（操作手順は、操　作 削除を参照）。

配置

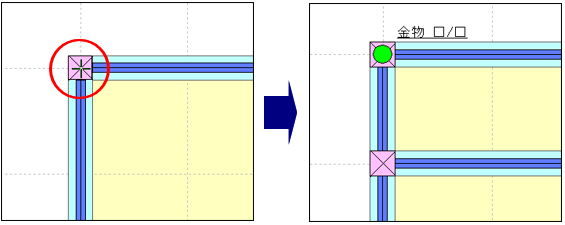

1. 金物を設定する位置にカーソルを合わせクリックすると、 金物が設定されます。各節点ごとに配置します。

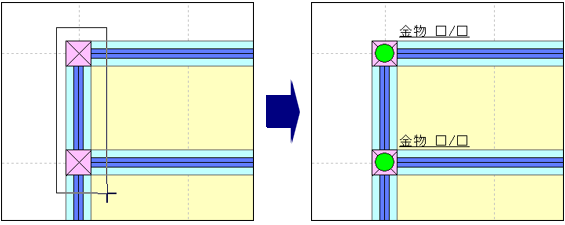

   また、ドラッグしながら配置する範囲を指示すると、一度に複数の金物を設定することができます。

2. 右クリックしてダイアログを表示します。
   ［キャンセル］ボタンをクリックし、コマンドを解除します。

   ※	ダイアログが画面に表示されている状態で、伏図の作業ウィンドウ内を右クリックしても、 コマンドを解除します。

削除

1. サブメニューから［ 柱接合部の削除］を選択します。

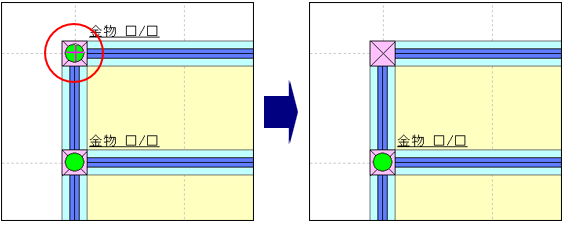

2. 削除したい金物にカーソルを合わせクリックすると、金物が削除されます。

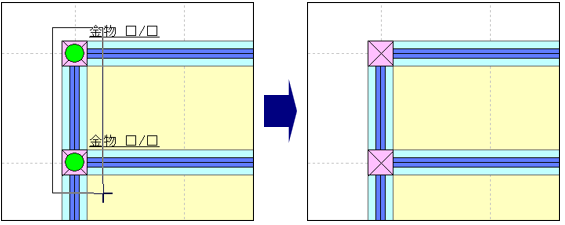

   また、ドラッグしながら削除する範囲を指示すると、一度に複数の金物を削除することができます。

3. 伏図の作業ウィンドウ内を右クリックし、コマンドを解除します。


   ※	キーボードの［Esc］キーを押して、コマンドを解除することもできます。
